Trattamento dell’aria nella ristrutturazione di un’abitazione a Venezia

UC 360 V1 e UC 500 MVHE sono le unità di trattamento dell’aria RDZ protagoniste della ristrutturazione di un’abitazione anni ‘90 a Venezia. Un sistema radiante a pavimento utilizzato per il solo riscaldamento da integrare con raffrescamento e trattamento dell’aria: è questa la soluzione RDZ per la ristrutturazione di un’abitazione già dotata di un impianto a pavimento per il solo riscaldamento.

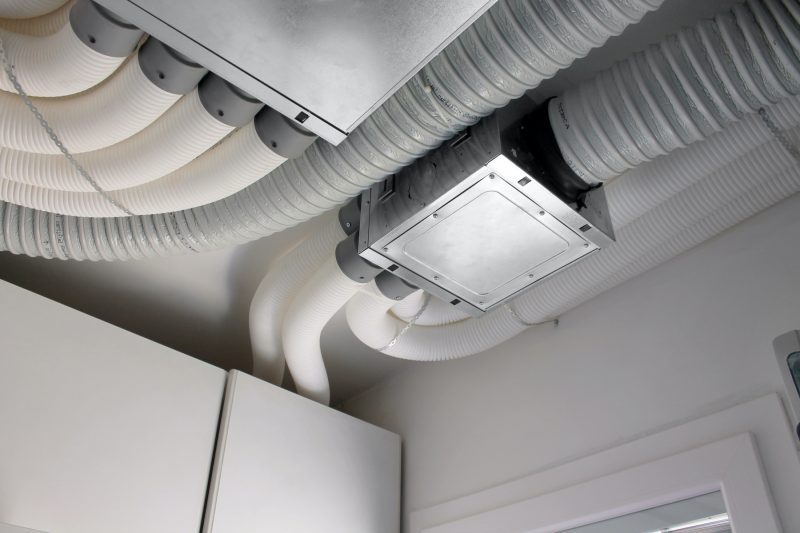

L’abitazione è quindi già dotata di un impianto RDZ funzionante che si è deciso di mantenere integrando la funzionalità di raffrescamento in abbinamento a una pompa di calore aria acqua alimentata da un impianto fotovoltaico da quasi 20 kW picco e relative batterie di accumulo, il sistema di trattamento dell’aria e il sistema di controllo. Utilizzare gli impianti radianti anche per il raffrescamento offre numerosi benefici: comfort estivo avvolgente, temperature uniformi, ambienti salubri, silenziosi e privi di ingombri. La soluzione individuata è Unit Comfort, ovvero macchine progettate per il trattamento di ventilazione meccanica controllata con recupero di calore insieme a quello di deumidificazione necessario per il funzionamento estivo degli impianti radianti. Al piano terra si è optato per UC 360 V1, un’unità orizzontale per il rinnovo dell’aria ambiente con recupero di calore ad alta efficienza e per la deumidificazione estiva, installata a incasso nel controsoffitto. Il sistema è dotato di rinnovo aria, ricircolo, free-cooling, boost, deumidificazione, integrazione potenza sensibile estiva e invernale. È dotata di circuito frigorifero completo, batteria di pre trattamento e scambiatore a piastre con valvole modulanti da alimentare con acqua refrigerata, ventilatori modulanti ad alta efficienza EC e serrande motorizzate per la gestione delle portate d’aria. UC 500 MVHE è invece l’unità verticale per il rinnovo aria con recupero di calore ad alta efficienza che si è scelto di installare al primo piano. La macchina è costruita in un unico blocco che soddisfa il rinnovo dell’aria con recupero del calore e il trattamento termodinamico per l’aria di immissione: deumidificazione estiva e gestione della temperatura invernale ed estiva. Le funzionalità disponibili sul pannello di controllo utente sono: rinnovo aria, ventilazione, free-cooling (a temperatura di mandata controllata), free-heating, booster, deumidificazione e integrazione potenza sensibile estiva e invernale. Il sistema di distribuzione dell’aria è stato realizzato collegando le macchine a due plenum di distribuzione PLD dai quali si dipartono le tubazioni corrugate flessibili Duo White Ø 90 mm che portano nelle stanze l’aria pulita, prelevando quella esausta. In ambiente sono state infine collocate delle bocchette PLA fornite di staffe di fissaggio a muro in ABS. Per il ricircolo dell’aria ai fini della deumidificazione, sono state ipreviste quattro bocchette universali 300×200 mm in lamiera zincata con griglia in alluminio a barre orizzontali fisse. Per assicurare la massima efficienza e garantire il controllo dei parametri dell’impianto è stata installata una centralina WI a regolazione elettronica espandibile.
