SuperTube, il sistema di scarico ottimizzato

SuperTube permette la riduzione del diametro dei tubi di scarico e l’eliminazione della tradizionale condotta di ventilazione parallela, con vantaggio unico in termini di spazio abitabile, facilità di progettazione e installazione, e qualità e affidabilità negli anni.

SuperTube per un impianto idraulicamente ottimizzato

L’innovativa tecnologia a flusso ottimizzato di SuperTube si basa sulla perfetta interazione tra 4 componenti, i tubi Geberit in PE, la braga Geberit Sovent e le due nuove curve Geberit BottomTurn e Geberit BackFlip, che vengono saldati per garantire un collegamento perfetto anche sul lungo periodo.

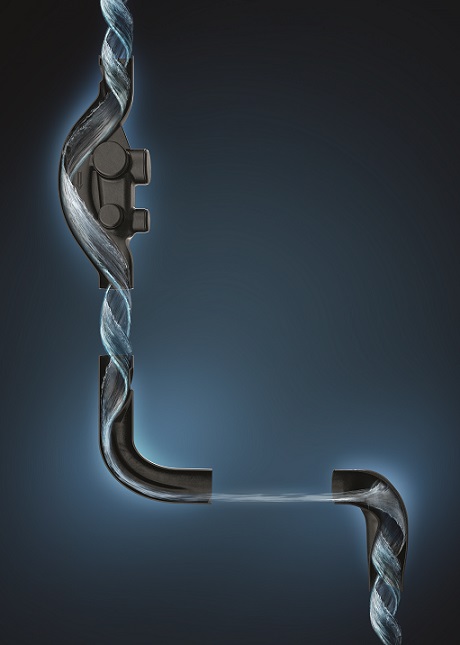

La geometria ottimizzata della braga Geberit Sovent genera la rotazione del flusso d’acqua, producendo una colonna d’aria stabile e continua all’interno del tubo di scarico Geberit in PE.

Le due nuove curve Geberit BottomTurn e Geberit BackFlip garantiscono invece che la colonna d’aria e l’intensità del flusso vengano mantenute in presenza dei cambi di direzione.

Il ripartitore di flusso integrato della curva Geberit BottomTurn fa sì infatti che il flusso circolare nella tubazione sia convertito in flusso stratificato prima del cambio di direzione da verticale a orizzontale. La colonna d’aria resta pertanto stabile anche nei tratti orizzontali, senza provocare il rallentamento del flusso. All’estremità del tratto orizzontale, la curva Geberit BackFlip imprime nuovamente la rotazione alle acque di scarico, riconvogliandole verso un flusso elicoidale in direzione verticale per un sistema di scarico idraulicamente ottimizzato.

Braga Geberit e tecnologia SuperTube, un abbinamento potente e compatto

L’abbinamento tra la braga Sovent e le nuove curve con tecnologia SuperTube permette agli impiantisti di realizzare colonne di scarico ottimizzate, offrendo la possibilità di utilizzare tubazioni di minore diametro (110 mm) e di eliminare i tubi di ventilazione. La stessa logica vale per le installazioni a soffitto: le condotte orizzontali possono essere installate in maniera continua fino a sei metri senza pendenza per l’allacciamento al collettore, riducendo anche la complessità di installazione.

Lo spazio dedicato al cavedio tecnico si può quindi ridurre del 20% sulla tratta verticale e del 40% in quella orizzontale, ottenendo maggiore spazio abitabile e minore complessità nella progettazione degli impianti di building e grattacieli.

Minimo sforzo, massimo risultato con la tecnologia Geberit SuperTube

La tecnologia Geberit SuperTube, innovativa per gli impiantisti, si dimostra vantaggiosa anche per gli idraulici che non dovendo più installare tubi di ventilazione e potendo utilizzare diametri inferiori avranno bisogno di meno materiale (riduzione delle materie prime del 40%) e potranno così progredire più rapidamente nei lavori in cantiere (riduzione dei tempi di installazione del 40%).

Geberit offre un servizio gratuito di consulenza e supporto alla progettazione con SuperTube.
