Riqualificazione con centrale a gas a condensazione

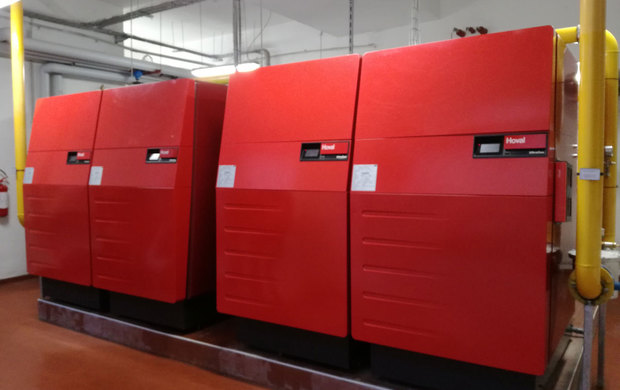

Per la sostituzione dei vecchi generatori di calore del complesso REF di via Pezzotti a Milano, è stata scelta la tecnologia a gas a condensazione Hoval con la caldaia UltraGas 800 D. In realtà sono stati installati 4 generatori, collegati tra loro in cascata, per una potenza totale di 1600 kW. Assemblati con questa modalità, offrono, infatti, maggior sicurezza di esercizio e migliore efficienza grazie a un adattamento della potenza e alla distribuzione del carico ottimizzati.
La funzione di regolazione dell'intera cascata è inoltre già integrata nel regolatore di sistema TopTronic E delle singole caldaie.

Dalla centrale termica partono sette gruppi di pompaggio che vanno a servire tutti gli otto fabbricati, distribuendo l’acqua calda.
L’intervento di riqualificazione ha previsto anche il risanamento dei camini e di tutte le opere accessorie: è stato ricostruito l’impianto elettrico, l’impianto è stato trasformato da vaso aperto a vaso chiuso e sono stati predisposti anche gli impianti di telegestione.

Per riscaldare con un unico impianto un complesso residenziale così esteso e articolato, Hoval UltraGas 800 D, ha offerto la soluzione ideale. È infatti una caldaia condensazione ad alta efficienza che, soprattutto per classi di potenza elevate, permette di migliorare il rendimento e di ridurre il consumo di gas.

Dati tecnici dell’impianto:

• Potenza utile nominale 40/30°C: 97-900 kW
• Potenza utile nominale 80/60°C: 87-820 kW
• Potenza focolare nominale: 139-820 kW
• Pressione esercizio max: 6 bar
• Rendimento normalizzato 40/30°C: 109,8%
• Rendimento normalizzato 75/60°: 107,3%
• Assorbimento elettrico min/max: 60/1164 W
• Pressione sonora: 66 dB(A)

Rispetto a una moderna caldaia a bassa temperatura, Hoval UltraGas consuma il 10-20% in meno di gas. Il suo elevato rendimento è merito soprattutto dello scambiatore di calore aluFer. La sua funzione è quella di raffreddare il vapore acqueo e i fumi che si generano durante la combustione in modo particolarmente efficiente ed efficace, ricavando così energia termica supplementare, che viene trasferita all’acqua di riscaldamento.
È la speciale struttura dello scambiatore di calore (in alluminio all’interno e in acciaio inossidabile all’esterno) a rendere possibile le sue elevate prestazioni: la presenza delle lamelle permette di quintuplicare la superficie sul lato dei fumi e di condensare una maggiore quantità di vapore.
La modulazione continua, compresa tra il 20% e il 100%, riduce ulteriormente il consumo di gas, poiché la potenza può essere adattata esattamente al fabbisogno di calore.
Un ulteriore vantaggio è costituito dalla resistenza idraulica molto ridotta: dal momento che la pompa deve funzionare di meno, è possibile utilizzarne una di minori dimensioni. Ciò consente di ridurre, in primo luogo, i costi di investimento e, poi, anche quelli elettrici.
L’acqua può stratificarsi in modo ottimale nella caldaia: quella calda in alto, quella fredda in basso, in modo che la base della caldaia resti fredda. Si creano così le condizioni ottimali per la condensazione, a garanzia di un rendimento sempre massimizzato.
La caldaia a condensazione Hoval UltraGas è inoltre dotata di due ritorni: sopra il ritorno ad alta temperatura e sotto quello a bassa temperatura. L’acqua di ritorno può, quindi, fluire nel punto ottimale con un conseguente ulteriore incremento del grado di condensazione. Il rendimento dell’impianto aumenta di un ulteriore 6-8% e il consumo di energia e i costi subiscono un’ulteriore riduzione.

Ogni caldaia Hoval UltraGas è equipaggiata con il nuovo sistema di regolazione TopTronic E, facile da utilizzare e in grado di combinare in un efficiente e affidabile sistema tutti i componenti dell’impianto. Mediante relativi moduli interfaccia (sono disponibili GLT 0-10V, ModBus TCP, ModBus RS 485 e KNX) la caldaia a condensazione a gas può anche essere integrata nel sistema di gestione sovraordinata dell’edificio, o in una rete di teleriscaldamento, mediante il sistema di gestione Hoval TopTronic supervisor.
