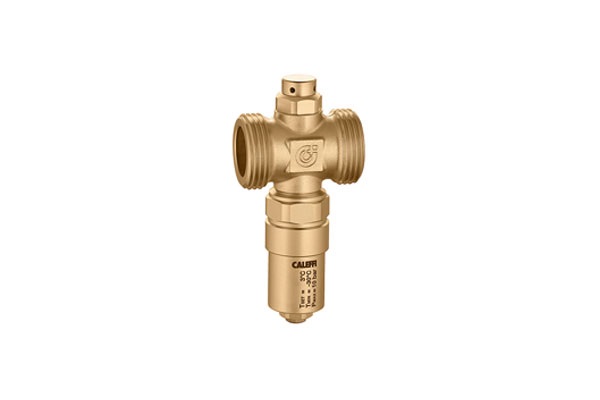

iStop® – Valvola antigelo. Corpo in ottone

iStop® è un sistema di protezione meccanico che permette di mantenere in movimento il fluido del circuito, attraverso lo scarico di una quantità sufficiente di acqua. Quando la temperatura dell’acqua nella tubazione scende al di sotto dei 3 °C l’otturatore della valvola antigelo si apre, generando un trafilamento che consente di mantenere in moto il fluido contenuto nell’impianto (indispensabile un gruppo di riempimento attivo). La chiusura dell’otturatore avviene quando la temperatura del fluido torna a 4 °C.

Il dispositivo deve essere installato solo in posizione verticale nella parte bassa di entrambe le tubazioni, evitando i collegamenti a sifone e mantenendo una distanza di almeno 15 cm dal terreno, al fine di evitare che l’eventuale formazione di una colonna di ghiaccio blocchi la fuoriuscita di acqua dalla valvola.

In caso di utilizzo di iStop® occorre impostare il set-point minimo in modalità raffrescamento di almeno 2 °C più alto della temperatura nominale di scarico della valvola. In caso contrario, la valvola antigelo potrebbe scaricare durante il funzionamento della pompa di calore nel ciclo estivo.

Per ovviare a questa problematica, Caleffi ha introdotto la versione con sensore aria. In condizioni di temperatura esterna superiore a 5 °C, l’intervento della valvola antigelo viene inibito grazie alla presenza di un sensore aria che evita l’intervento del sensore acqua durante il funzionamento in raffrescamento.

Valvola antigelo. Corpo in ottone.
Pmax d’esercizio: 10 bar.
Campo temperatura d’esercizio: 0–65 °C.
Campo temperatura ambiente: -30–60 °C.
Temperatura di apertura: 3 °C.
Temperatura di chiusura: 4 °C.
PATENT PENDING.

Valvola antigelo.
Corpo in ottone.
Pmax di esercizio: 5 bar.
Campo temperatura di esercizio: 0–65 °C.
Campo temperatura ambiente: -30–60 °C.
Funzione antigelo (sensore acqua).
Temperatura di apertura: 3 °C.
Temperatura di chiusura: 4 °C.
Abilitazione funzione antigelo con temperatura aria esterna < 5 °C.
PATENT PENDING.
