Nuovi VRF Toshiba per il settore commerciale

e line è la nuova linea di sistemi VRF, attualmente caratterizzata da due tipologie di prodotti l’SMMSe e il MiNi SMMSe, nata dall’innovazione tecnologica dell’azienda giapponese.

La nuova gamma è stata sviluppata In linea con le strategie e con le direttive europee ed internazionali e per soddisfare le tendenze del mercato in materia di comfort, efficienza energetica degli edifici e risparmio energetico.

I nuovi prodotti VRF (Variable Refrigerant Flow) a due tubi SMMSe e quelli a trifase della versione MiNi SMMSe sono concepiti e realizzati per soddisfare i più alti standard di qualità, con la comprovata affidabilità di funzionamento nel tempo.

L’offerta di sistemi modulari sempre più potenti, funzionanti a temperature più estreme, sia in inverno sia in estate, permette di soddisfare un numero maggiore di applicazioni nei più svariati campi, quali ad esempio, quello commerciale e industriale.

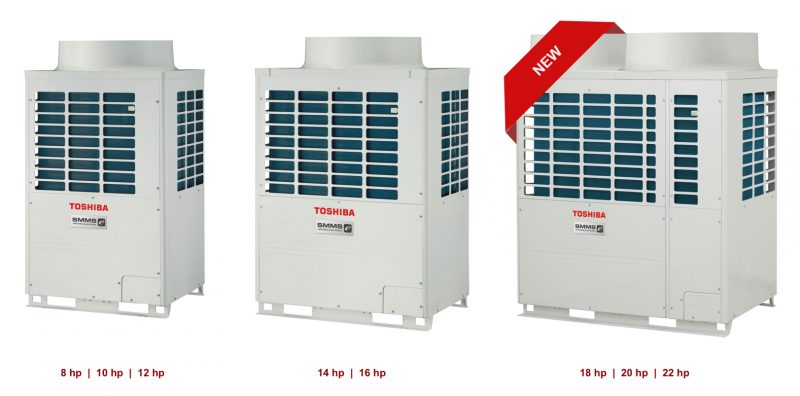

La nuova Linea VRF SMMSe (evoluzione del sistema SMMSi) si arricchisce di tre nuovi moduli singoli da 18, 20 e 22 HP, a fianco dei modelli da 8, 10, 12, 14 e 16 HP. Un miglioramento di offerta che porta vantaggi significativi, come la possibilità di realizzare un singolo sistema fino a 60 HP con un ridotto ingombro dello spazio necessario al posizionamento delle unità esterne e relativo peso del sistema. Ciò permette di incrementare in modo significativo la flessibilità d’installazione di questi sistemi. Un’espansione delle gamma che coinvolge anche le unità interne con l’introduzione della taglia da 0,6 HP e con una scelta di prodotti (parete, cassette compatte, canalizzabili ribassate, consolle a pavimento) che possono essere collegate ad un singolo sistema con diverse combinazioni e fino ad un massimo di 64 unità.

Anche in questa nuova linea Toshiba ha lavorato per migliorare la tecnologia VRF per garantire prestazioni più elevate e maggiori risparmi in particolar modo a carico parziale. La condizione di pieno carico, infatti, si presenta di solito solo pochi giorni all’anno, mentre per la maggior parte del tempo le unità operano a carico ridotto con velocità del compressore medio-basse.

Queste prestazioni sono ulteriormente aumentate con il nuovo sistema SMMSe, grazie all’impiego del nuovo compressore a doppia lama e allo scambiatore dell’unità esterna di nuova concezione. Sia nella stagione estiva sia invernale, il sistema SMMSe fornisce il raffrescamento o il riscaldamento necessario a mantenere la temperatura ideale e le unità SMMSe vantano prestazioni al vertice della propria categoria: COP a -7°C fino a 6,44 e 6,20 rispettivamente al 50% e 30% del carico e a -10°C fino a 4,92 e 4,75; valori tanto elevati da rendere queste unità un punto di riferimento per efficienza energetica. I nuovi sistemi sono progettati per funzionare anche in condizioni esterne difficili (fino a -25°C in modalità riscaldamento e fino a +46°C in modalità raffrescamento), assicurando elevati rendimenti anche in queste condizioni operative.

I valori raggiunti dal coefficiente ESEER (European Seasonal Energy Efficiency Ratio) sono superiori a 7 per tutte le unità della famiglia SMMSe.

Il cuore tecnologico dei sistemi SMMSe

Controllo totale sul sistema a temperature desiderate in ogni locale. Il corretto funzionamento del sistema VRF è dato dal controllo della valvola PMV che regola la quantità di refrigerante entrante nell’unità. Ogni unità interna di un sistema VRF Toshiba è dotata di una sua valvola PMV.

Nei sistemi VRF Toshiba il controllo e la gestione di tutte le valvole PMV, e non solo, è gestito dal sistema di controllo posto nell’unità esterna. La regolazione della valvola non è solo in funzione delle condizioni climatiche del locale interno servito, ma anche delle condizioni dell’intero sistema. Il sistema di controllo gestisce tutte le richieste e opera comandando ogni singola valvola di ciascuna unità interna in modo tale che tutti gli ambienti siano riscaldati o climatizzati in modo omogeneo.

Controllo ottimale del fluido refrigerante. L’ottimizzazione del flusso di refrigerante, comandato dal sistema di controllo nell’unità esterna, avviene grazie alla gestione intelligente dei sensori e della frequenza di apertura di ogni singola valvola PMV su ciascuna unità interna, permettendo di stabilizzare le temperature nell’intero edificio, anche con un dislivello e tubazione molto elevate (dislivello di 40 metri tra le unità interne). Questo garantisce che la quantità di refrigerante in arrivo alle unità interne sia adeguata, evitando sprechi del flusso lungo le tubazioni.

Riscaldamento continuo a retroazione totale. La serie VRF SMMSe è dotata della funzione “riscaldamento continuo a retroazione totale” che consente alle unità interne di continuare a fornire potenza termica anche quando le unità esterne stanno eseguendo lo sbrinamento. La funzione assicura all’utente un comfort superiore a quello garantito da un prodotto a sbrinamento classico, durante il quale le unità interne arrestano l'erogazione di aria calda fino a conclusione dello scongelamento della batteria dell'unità esterna.

Nella gamma SMMSe, grazie al riscaldamento continuo a retroazione totale, il sistema di controllo interno del sistema tiene costantemente monitorato lo stato della batteria dell’unità esterna. Una volta che il controllo rileva che lo scambiatore dell’unità esterna sta iniziando a ghiacciarsi viene eseguita un’iniezione di gas caldo nello stesso che, pur sciogliendo il ghiaccio formatosi, non interrompe il flusso di gas caldo alle unità interne permettendo loro di continuare a riscaldare.

Compressore Twin Rotary A3 con tecnologia a doppia lama di carbonio diamantato. Nelle unità della nuova serie VRF SMMSe Toshiba è installato il nuovo compressore Twin Rotary A3 che, rispetto al compressore precedente, presenta una maggiore cilindrata e una più elevata velocità massima di rotazione. Grazie a quest’ultime caratteristiche il compressore opera in un campo di modulazione più ampio; ciò consente un controllo più preciso della potenza erogata e garantisce pertanto rendimenti migliori.

Inoltre, la maggior capacità assicurata dal compressore A3 permette di raggiungere la potenza di 22 HP con l’utilizzo di soli due compressori, limitando il peso e i costi di esercizio dell’unità esterna. L’incremento della potenzialità del compressore ha determinato un aumento della cilindrata con conseguente incremento dell’altezza del disco rotante e della lama che separa l’alta e la bassa pressione.

Toshiba ha realizzato una doppia lama per ciascun disco rotante, compensando qualsiasi variazione nell’area di contatto tra la lama e il disco, anche quando il compressore sta operando ad altissima velocità, evitando così che si verifichino delle zone di non contatto tra disco e lama con trafilamenti e perdite di efficienza.

La lama del compressore Twin Rotary A3 Toshiba è stata rivestita con carbonio diamantato che garantisce la durata nel tempo della lama stessa. Questo evita così qualsiasi fenomeno di usura che potrebbe portare a un degrado delle prestazioni mantenendo l’efficienza e l’affidabilità del compressore stesso.

Ventilatore silenzioso. Il ventilatore dell’unità esterna è stato completamente ridisegnato per eliminare le turbolenze dell’aria in uscita; questo ha permesso di poter operare, a pari condizioni, a velocità più ridotte e la combinazione di questi due fattori ha come effetto la riduzione della rumorosità dell’unità. La pala del ventilatore presenta sulla sua superficie dei convogliatori anti-turbolenza e un profilo ad ala di pipistrello differente affinché il flusso d’aria in mandata sia uniforme e il ventilatore tratti la medesima portata d’aria con maggior silenziosità. Grazie al nuovo design, è stata ottenuta una riduzione della rumorosità del ventilatore di 1,5 dB(A) rispetto al modello precedente alla medesima portata.

Il modello trifase della nuova linea VRF

Il MiNi-SMMSe di Toshiba (taglie da 4, 5 e 6 HP con kW da 12 a 15,5 in raffrescamento) è, a tutti gli effetti, un sistema VRF di piccole dimensioni idoneo ad applicazioni di tipo commerciale e residenziale di pregio, come grandi appartamenti o ville, dove il funzionamento silenzioso (grazie al PMW kit) e le dimensioni compatte delle unità sono caratteristiche importanti.

A rafforzare la grande potenzialità di questi sistemi sono disponibili le oltre 13 famiglie, con più di 100 modelli, di unità interne adattabili. Il MiNi-SMMSe è compatibile con le nuove unità interne da 0,6 HP e può essere installato con facilità con 13 unità interne su un unico circuito.

Il design compatto dell’unità esterna (riduzione del volume del 70% rispetto al VRF standard) e il peso permettono l’installazione di questo prodotto ovunque. Il sistema offre soluzioni applicative che si collocano tra i versatili impianti Multi-Split e la grande potenza degli altri sistemi VRF; esso si affianca ai già esistenti modelli MiNi VRF Toshiba offrendo, in più, la flessibilità di utilizzare l’alimentazione trifase.

È un sistema rapido e facile da installare con indicazioni per la posa dei tubi di particolare semplicità. Da segnalare anche l’estensione delle tubazioni fino a 180 m, con la possibilità di installare le unità esterne in zone e aree lontane e non visibili dall’edificio climatizzato. Inoltre la funzione di indirizzamento automatico del sistema riduce nettamente i tempi di messa in esercizio dell'impianto.

L’impiego del compressore DC Twin-Rotary sull’intera gamma è la garanzia per un’elevata efficienza e una completa affidabilità e porta il MiNi-SMMSe all’elevato COP (4,86 per il modello 4 HP) che assicura un significativo risparmio energetico. Infine, per assicurare l’utilizzo delle unità in ogni applicazione possibile, anche questo modello può operare nel range di temperatura dell’SMMSe.
