Gruppo di riempimento automatico degli impianti

Il minor tempo di posa, i bassi costi di mano d’opera e un prezzo complessivo del sistema di gran lunga inferiore alla somma dei prezzi di ogni singolo componente, sono i più evidenti vantaggi derivanti dall’utilizzo del sistema integrato ALL-IN-ONE.

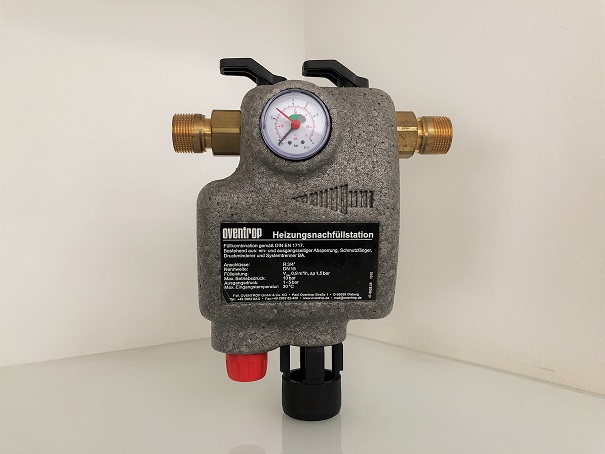

All’interno del guscio coibentato a corredo del sistema e pronto per essere immediatamente connesso all’impianto, Oventrop, ha pre-assemblato la valvola di ritegno integrato nel lato di entrata e di uscita, il disconnettore di tipo BA, il sifone di scarico, il dispositivo di controllo, il riduttore di pressione, il defangatore e il manometro.

Per garantire efficienza ed evitare imprevisti blocchi della caldaia, Il sistema – certificato DWGV – è fornito sia di un gruppo di riempimento, che ristabilizza la pressione dell’impianto al valore preimpostato nel caso di una temporanea riduzione della pressione, sia di un riduttore di pressione che consente di mantenere costante la pressione d’uscita – regolabile da 1 a 5 bar – per proteggere l’impianto di riscaldamento da eventuali sovrappressioni non previste durante il processo di riempimento.

Caratteristiche tecniche

– Temperatura max. acqua lato mandata: + 30°C

– Temperatura max. acqua lato ritorno: + 65°C

– Pressione max. d’esercizio: 10 bar

– Pressione min. d’ingresso 2,5 bar per pressione riscaldamento 1,5 bar

– Range di pressione in uscita (impostabile): da 1 a 5 bar (impostazione di fabbrica 1,5 bar)

– Collegamento scarico: DN 40

– Capacità di riempimento Vmax 0,9 m3/h a dP 1,5 bar

– Collegamenti: R 3⁄4 FM

– Dimensione: DN15

– Fluido d’esercizio: acqua sanitaria
