FlowFit, i vantaggi del sistema di adduzione idrica Geberit

Geberit FlowFit è il sistema di adduzione idrica, appositamente studiato per ottimizzare tutte le fasi del processo di installazione. Agevole e intuitivo nell’uso, questo sistema pionieristico offre un’esperienza completamente nuova nella progettazione e realizzazione degli impianti sanitari: l’innovativa tecnologia di pressatura, l’utilizzo di materiali di ultima generazione, uniti ad un processo produttivo esclusivo e tecnicamente avanzato, permettono un’installazione semplice, efficiente e affidabile, nel pieno rispetto della qualità dell’acqua trasportata.

I benefici sono ingenti sia per l’installatore, come la possibilità di utilizzare una sola ganascia senza l’ausilio di catene per pressare anche i diametri maggiori, che per il progettista, grazie all’ottimizzazione delle perdite di carico per piccoli diametri che si estende su tutto l’impianto di adduzione.

Mai più contorsioni – Facilità di installazione

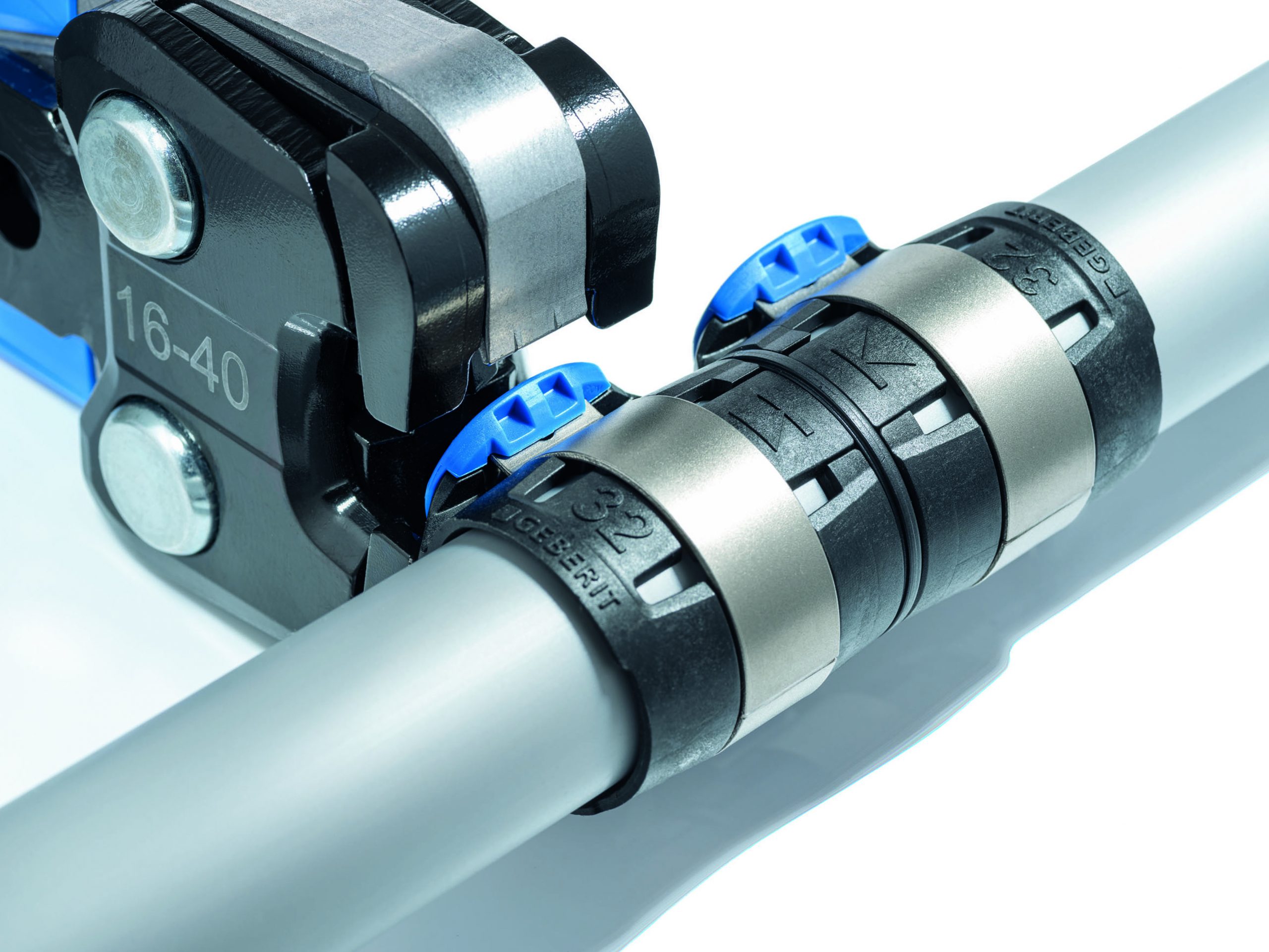

La pressatura laterale è un’innovazione che contribuisce ad aumentare la comodità e l’affidabilità dell’installazione di Geberit FlowFit. Il modulo di pressatura, orientabile, può essere infatti ruotato senza problemi in qualsiasi posizione desiderata, rendendo molto più facile e confortevole la pressatura anche in spazi stretti o difficili da raggiungere. La ganascia ora deve solo agganciare lateralmente l’indicatore di pressatura e non l’intero raccordo: l’anello di pressatura in acciaio inossidabile attorno al raccordo viene quindi serrato e il sistema viene sigillato in modo permanente.

Non è più necessario sbavare e calibrare: Geberit FlowFit agevola il flusso di lavoro riducendo l’installazione a tre semplici operazioni, taglio del tubo, inserimento nel raccordo e pressatura.

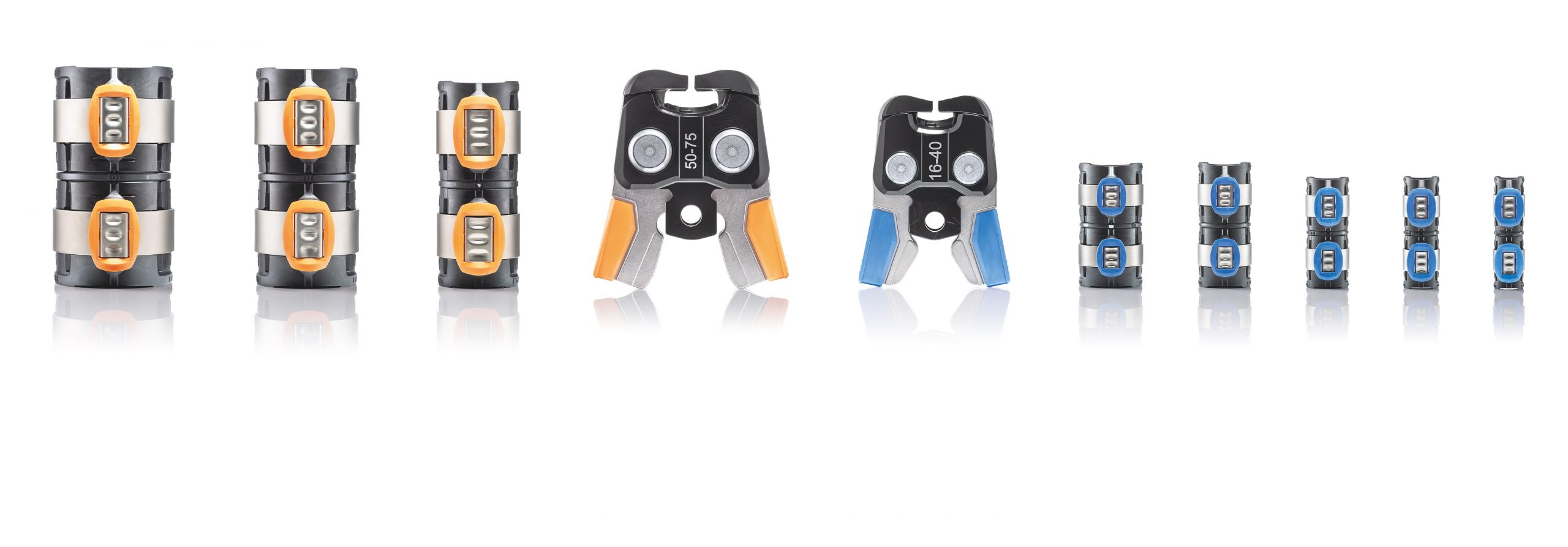

Per gli otto diametri di tubo da d16 a d75 all’idraulico bastano due ganasce, realizzate in colori diversi, arancione e blu, corrispondenti a quelli dei rispettivi raccordi a cui sono abbinate, rendendo ancora più immediata l’installazione. Per installare tubi di adduzione in abitazioni unifamiliari e plurifamiliari dove vengono utilizzati tubi di diametro fino a d40, è sufficiente invece una sola ganascia.

L’impiego di una ganascia è particolarmente vantaggioso ove fossero previsti grandi diametri, come nella realizzazione di colonne montanti, linee di distribuzione principale e centrali.L’uso della sola ganascia arancione per i diametri d50, 63 e 75, al posto della ganascia intermedia e della catena, semplifica l’operazione di pressatura e riduce sensibilmente gli spazi e tempi di lavoro.

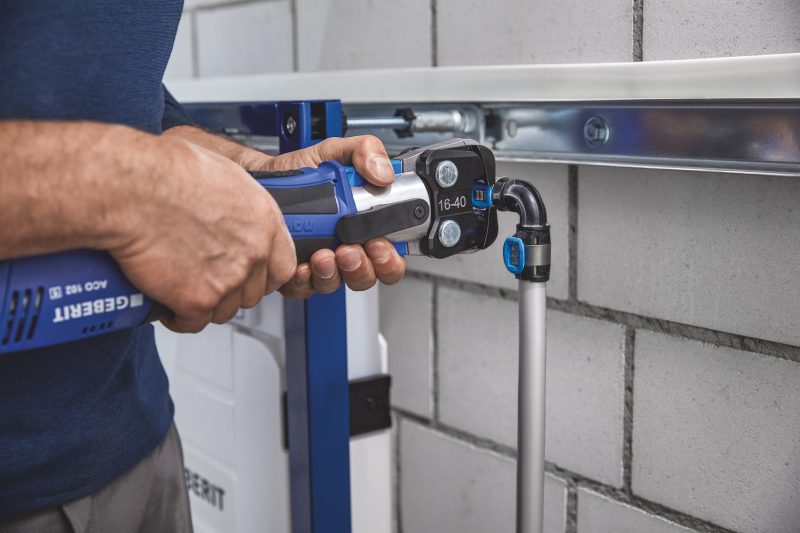

Le ganasce Geberit FlowFit possono essere utilizzate con le pressatrici Geberit nelle classi di compatibilità [1] e [2]. In alternativa alla pressatrice elettronica, Geberit propone anche una pressatrice manuale per diametri da d16 a d40: un attrezzo molto utile in cantiere perché è facile da usare, può essere riposto facilmente in qualsiasi valigetta ed è utilizzabile per pressare tubi fino a d40 con un minimo sforzo.

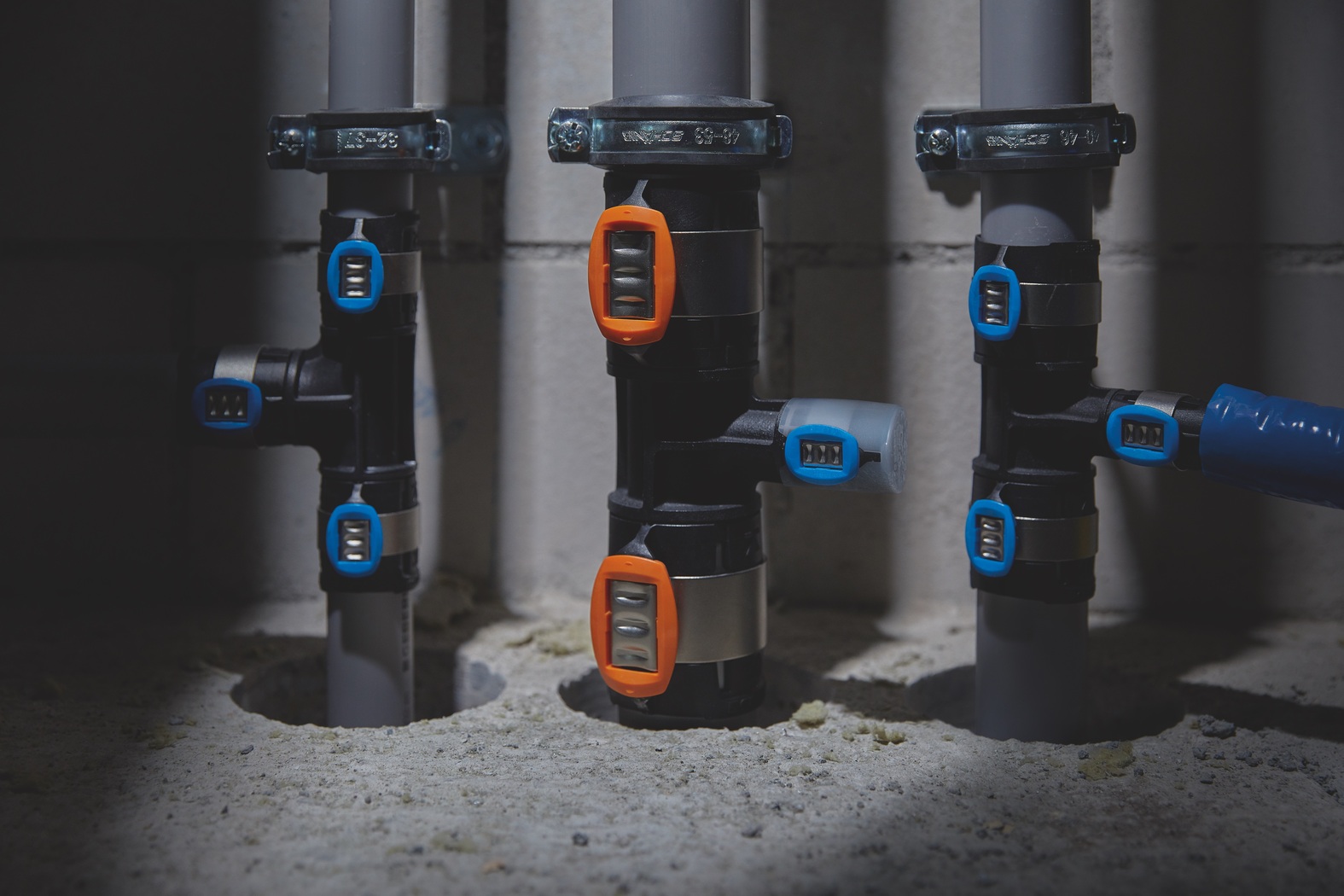

Diversi fattori assicurano l’ermeticità del nuovo sistema FlowFit. Uno di questi è l’indicatore di pressatura, che si distacca solo quando il raccordo è pressato in modo permanente e saldo. La forma dell’indicatore di pressatura con il punto guida per la ganascia non consente alcuna tolleranza, il che significa che c’è solo un modo per pressare correttamente e fissare il raccordo. Inoltre, ogni raccordo ha anche diverse finestre di ispezione in modo che l’idraulico possa vedere direttamente se è stata raggiunta la corretta profondità di inserimento del tubo nel raccordo.

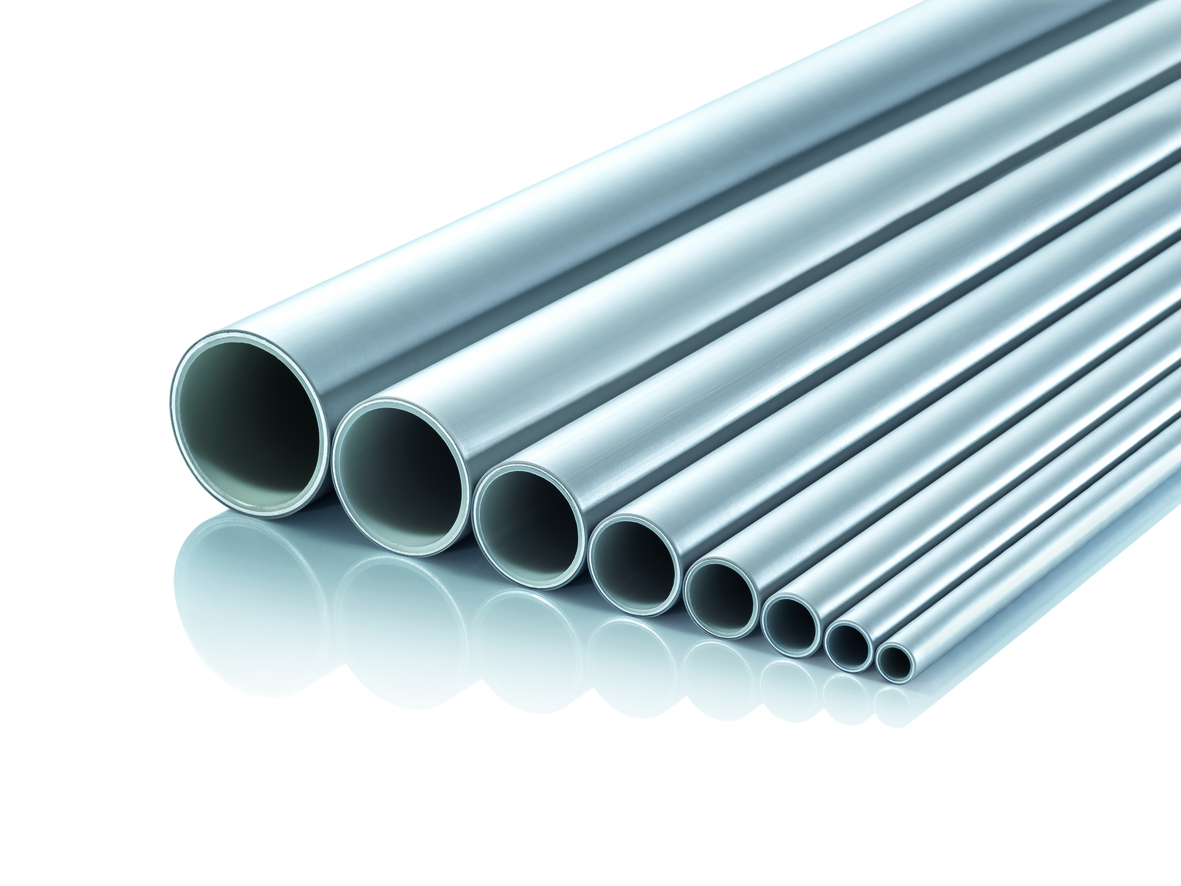

Geberit FlowFit è un sistema di tubi multistrato che trova applicazione in diversi ambiti, dal trasporto di acqua potabile, al riscaldamento e condizionamento nella variante Therm. I tubi sono costituiti da tre strati: lo strato esterno in materiale sintetico realizzato in PE-RT II fornisce protezione contro la corrosione e i danni meccanici, lo strato centrale di alluminio rende invece il tubo stabile ma anche piegabile, mentre la parete interna in PE-RT II assicura che i tubi siano resistenti alla corrosione e sicuri per il trasporto di acqua potabile. I tubi Geberit FlowFit sono disponibili in barre, da d16 a d75, e in rotoli, nudi e preisolati, da d16 a d32. Il sistema è completato da una ricca serie di raccordi in materiale sintetico e componenti filettati in bronzo rosso senza piombo e bronzo al silicio senza piombo, nel pieno rispetto della qualità e igiene dell’acqua trasportata. Il nuovo sistema soddisfa i requisiti più stringenti previsti dal nuovo regolamento europeo sulle sostanze chimiche REACH 2021 ed è certificato EPD (Dichiarazione Ambientale di Prodotto), conformemente alla norma europea EN 15804).

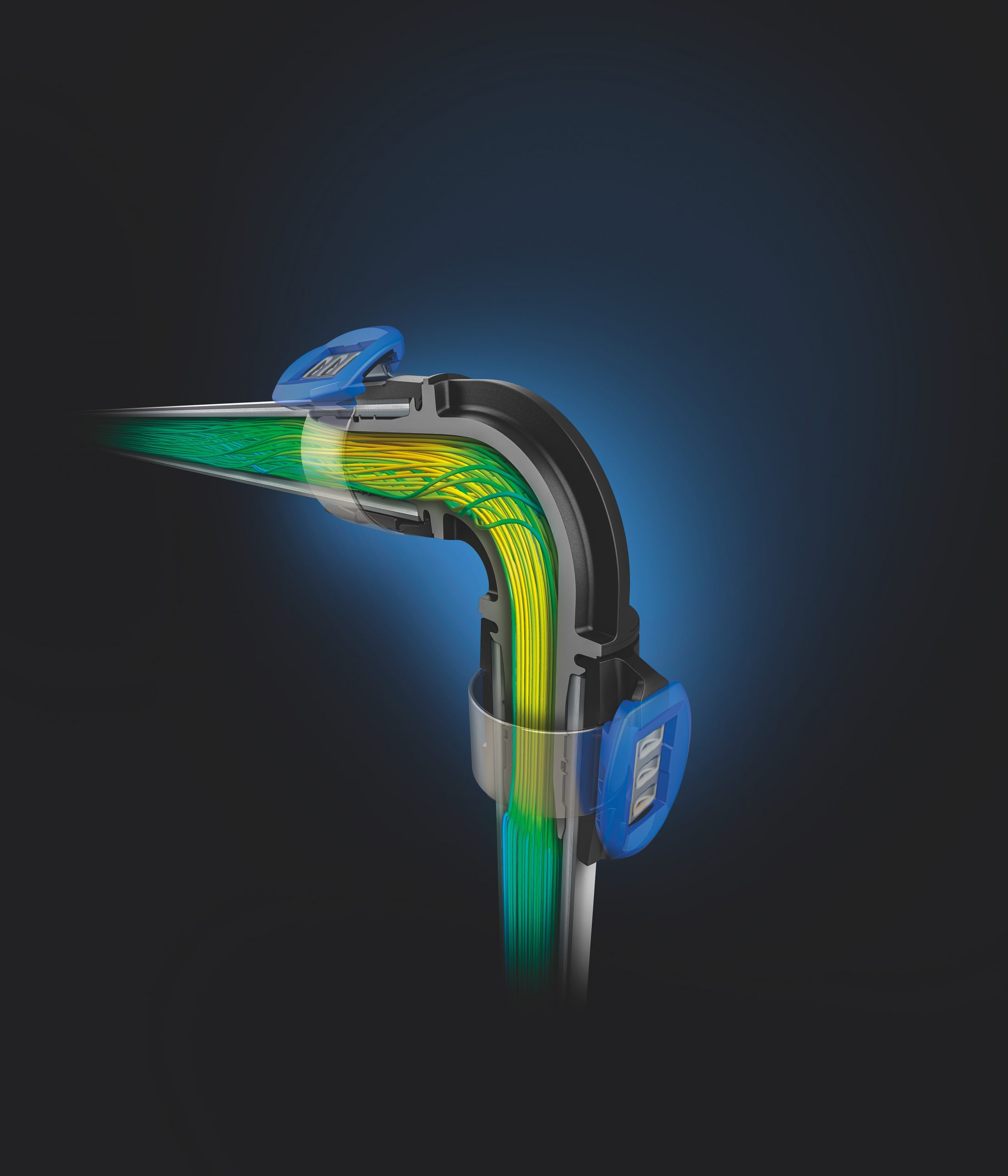

Grazie ad uno studio mirato della geometria dei raccordi, Geberit FlowFit si presenta come un innovativo sistema di adduzione con perdite di carico ottimizzate. L’angolo interno di curve e raccordi a T nei diametri d16-d32 è stato arrotondato in modo da accompagnare il flusso nel suo percorso, garantendo una sostanziale riduzione delle perdite di carico rispetto ai sistemi tradizionali non ottimizzati. La riduzione delle perdite di pressione nei raccordi minori permette di ottimizzare il dimensionamento sull’intero sistema di tubazioni, con la possibilità di riadattare anche i tratti con diametro maggiore. Ne consegue che, con Geberit FlowFit, è possibile realizzare sistemi di tubazioni con diametri inferiori, con un risparmio sui costi del materiale e un minor volume di acqua nell’impianto.

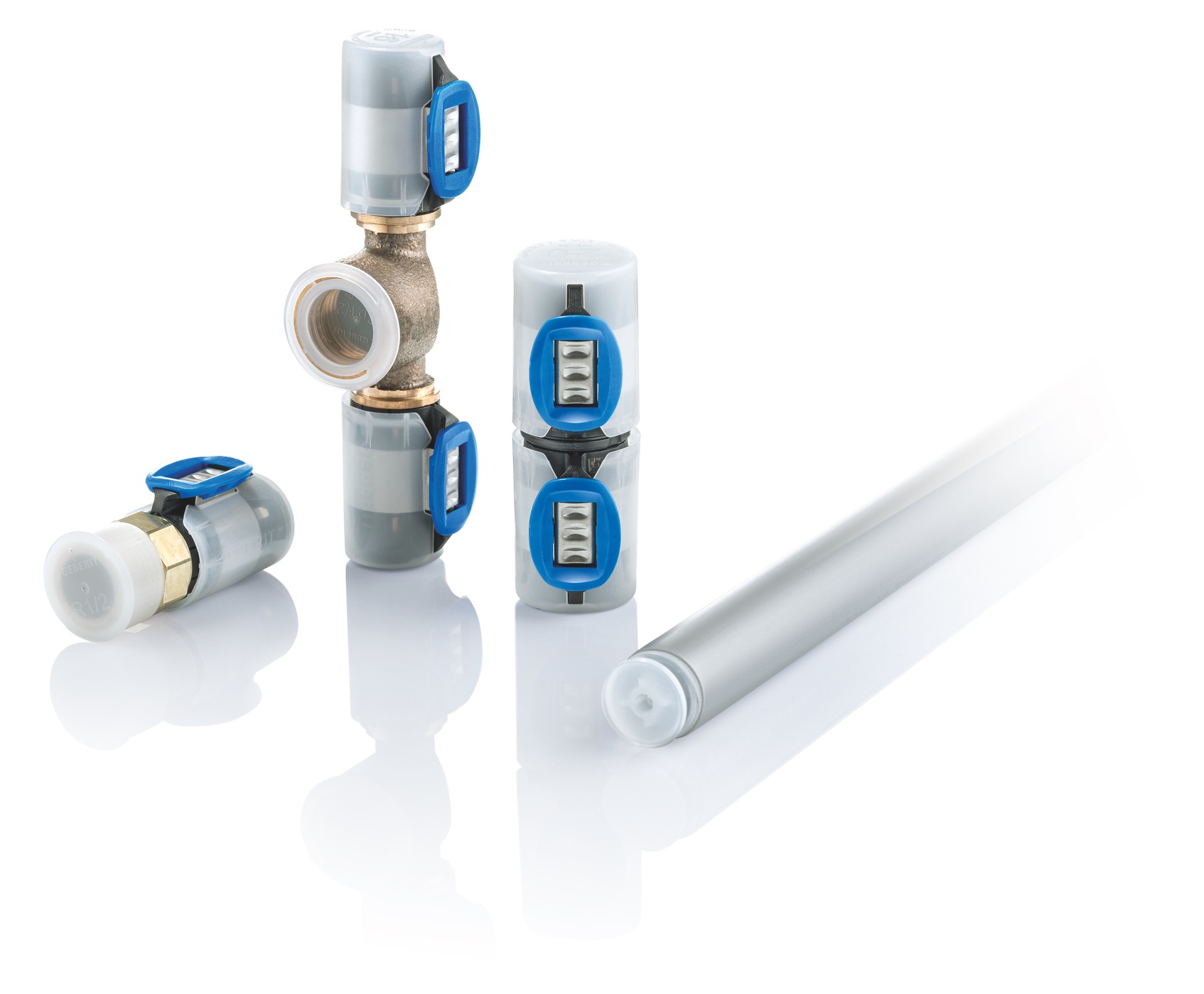

Geberit FlowFit non consente solo di progettare e lavorare in modo più efficiente, ma contemporaneamente preserva la qualità dell’acqua potabile. Adottare schemi di distribuzione in serie e ad anello diminuisce la probabilità che l’acqua ristagni nelle tubazioni durante i periodi di normale utilizzo degli apparecchi sanitari, e l’ampia gamma di Geberit FlowFit include raccordi passanti adatti a questo scopo. L’igiene perfetta è assicurata anche dai tappi di protezione sui raccordi (compreso l’attacco filettato) e sui tubi, che mantengono l’interno dei componenti pulito e privo di polvere fino al momento dell’installazione.

Progettare gli impianti con Geberit FlowFit è facile e veloce mediante la modellazione con il metodo BIM. Utilizzando il plug-in del catalogo BIM Geberit, i progettisti hanno accesso continuo ai dati BIM, per una progettazione fluida e senza approssimazioni.
