Compressore a vite compatto e ad alta efficienza

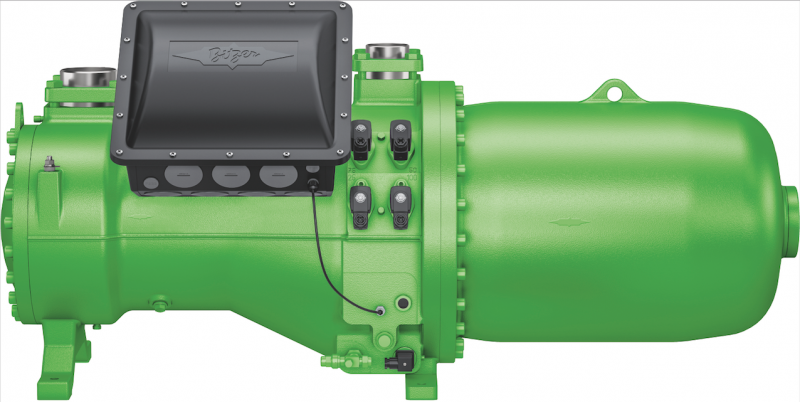

Il motore CSW versione 4 è una combinazione del ben noto compressore a vite CSW Bitzer con un motore versione 4 specificamente selezionato e una speciale carica d’olio. Questa soluzione è stata già impiegata con successo sul mercato cinese, garantendo alta affidabilità ed elevata efficienza nei chiller raffreddati ad acqua. A seguito dell’aumento dei requisiti di efficienza e alla conseguente domanda dei clienti, soprattutto dall’Europa e dall’India, Bitzer ha ora avviato per i mercati interessati la costruzione del suo CSW nella sede Bitzer di Rottenburg-Ergenzingen. Il numero di impianti raffreddati ad acqua sta aumentando notevolmente in Europa, anche per via dei requisiti dettati dalla Direttiva Ecodesign. Il CSW permette ai produttori OEM di chiller a vite di progettare e produrre chiller A/C raffreddati ad acqua che soddisfano i più elevati standard internazionali di efficienza energetica, quali lo European Ecodesign 2016/2281 Livello 2 e il sistema di classificazione indiano BEE-ECBC – ISEER.

La gamma di prodotti include nove modelli con volume spostato tra 410 m³/h e 1,120 m³/h a 50 Hz e 495 m³/h e 1,351 m³/h a 60 Hz. Il loro limiti di impiego sono stati progettati per applicazioni di chiller di processo e A/C ad alta efficienza raffreddati ad acqua, con massime temperature di condensazione fino a 46°C. Per questo motivo il concetto tecnico include varie soluzioni per migliorare l’efficienza del compressore: il motore ha un’efficienza ottimizzata nei limiti d’impiego target e una corrente di funzionamento massima ridotta. Ciò rende possibile usare contattori più piccoli e diametri più ridotti per i cavi principali, con il risultato di una riduzione dei costi complessivi dell’impianto. Il CSW è stato progettato per refrigeranti a medio e basso GWP e a bassa pressione, come R134a, R1234yf, R513A, R450A, R1234zeE e R515B. Il flusso di gas interno è stato ottimizzato e la caduta di pressione interna ulteriormente ridotta.

La combinazione di CSW con motore versione 4 e della versione di olio ottimizzata consente di soddisfare in termini di efficienza, ad esempio in un chiller per la climatizzazione raffreddato ad acqua, lo standard europeo UE 2016/2281; il motore CSW versione 4 permette di migliorare il Seasonal Energy Efficiency Ratio (SEER) (Indice di efficienza energetica stagionale) fino all’8% a confronto con un compressore CSW standard, nelle tipiche condizioni operative di un chiller raffreddato tramite motore. La regolazione meccanica della capacità con il concetto di valvola a cassetto singola può essere impostata tra il 100 e il 25%. Questa versione CSW è adatta anche per l’impiego con inverter di frequenza esterni a una gamma di frequenze tra 20 e 60 Hz. Il campo di velocità variabile dipende dalle condizioni operative presenti e dal campo di tensione in ingresso.
